在深圳英集芯科技股份有限公司（688209）的大力支持下，永源微电子（APM）推出全新的OVP芯片，OVP（Over Voltage Protection）即过压保护，电压值超过一定值后，对后级电路起到了保护作用。该芯片具有先进的过压保护功能，可广泛应用于各种电子设备，有效防止因过压引起的故障和损害。
OVP芯片是一种集成电路，主要用于监测和保护电路系统免受过高电压的损害。它具有以下主要功能和特点：
过压保护功能 - OVP 芯片能够监测电路中的电压，并在电压超过设定阈值时触发保护机制，防止过高的电压对电子设备产生不逆的损害。
快速响应 - OVP 芯片的响应速度非常快，当检测到过压情况时，它能够立即采取措施，如切断电源或通过保护回路将电压调节到安全范围内，从而最大限度地减少故障和损害。
低功设计 - OVP 芯片采用了先进的低功耗设计技术，有效降低了能耗，使其能够在各种电子设备中长时间稳定运行。
多种应用场景 - OVP 芯片广泛适用于各类电子设备，包括电源适配器、手机充电器、电池管理系统等。它可以为这些设备提供安全稳定的电压输出，保护设备免受电压突变和波动带来的潜在威胁。
安全可靠 - OVP 芯片经过严格的测试和验证，具有可靠的安全性能。它符合国际电气安全标准，能够确保电子设备在各种应用场景下的安全运行。
以我司最新的APM3210A 为例，它典型的应用原理图如下：
OVP的输出电压，本质上就是其内部的NMOS管的Vds。最大输出电压即为NMOS管的DS耐压值。OVP的输出断与开，本质就是NMOS管的断开与导通。NMOS管的打开与断开主要由Vgs决定。然而Vgs随着Vin的变化而变化。这也就有了Vin的输入范围。
重要参数有以下几项：
Vin：输入电压，即Vin的输入电压的可承受范围。
Vout：输出电压，即OVP输出电压的范围。
Rdson：芯片内部的NMOS的导通电阻。这个电阻值越低越好。尤其在大电流充电的情况下，可减少压降损失。
VIN_UVLO：即OVP工作的最小电压。当输入电压达到VIN_UVLO时，OVP导通开始工作，其输出有电压。
VIN_OVLO：即OVP工作的最大电压。当输入电压超过VIN_OVLO时，OVP断开停止后级的输出，其输出无电压。其是可控的。
Isw，即输入电流，大多数OVP芯片，输入电流MAX值为5V甚至更大。
Surge：浪涌保护。有些OVP内部集成TVS，所以具备一定的浪涌保护功能。
AP3210A 的具体参数，请查看规格书，链接如下：
https://drive.weixin.qq.com/s?k=AA0AnwfyAAw7Q2OqNM
（或者关注我司微信公众号（永源微电子科技有限公司），回复 OVP 即可推送该规格书）
OVP芯片的应用案例：
1，电源适配器
OVP 芯片在电源适配器中起到关键作用。当电网电压突然升高时，OVP 芯片能够及时检测到过压情况，并通过切断电源或调节输出电压来保护连接的设备。
2，手机充电器
随着智能手机的普及，手机充电器的安全性问题备受关注。OVP 芯片的引入可以有效预防由于供电异常引起的手机发热、充电速度变慢等问题，为用户提供更加安全和稳定的充电体验。
3，电池管理系统
电池管理系统需要确保电池充电和放电过程中的电压处于安全范围内。OVP 芯片的使用可以有效监测和调节电压，防止电池过充或过放，从而延长电池使用寿命，并提升整个系统的安全性和可靠性

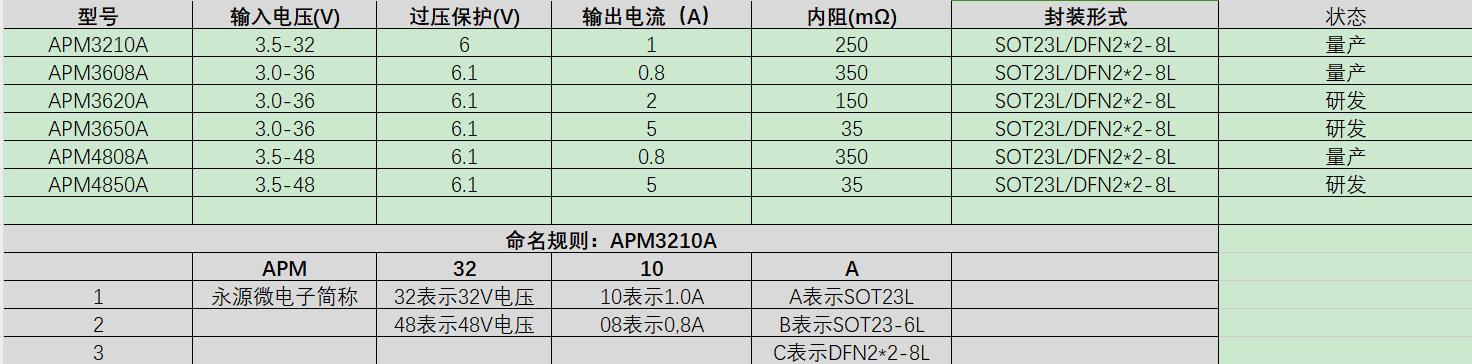

OVP芯片的推出为电子设备的安全性和可靠性提供了重要保障。无论是电源适配器、手机充电器还是电池管理系统，OVP 芯片都能够监测并保护电路免受过高电压的损害。永源微电子将继续致力于研发更加先进和可靠的芯片技术，推动电子设备行业的发展，并为用户提供更加安全可靠的产品。欢迎关注我司微信公众号，我们将按照规划，发布更多其他规格参数的OVP产品.
